دستگاه اکستروژن چیست و چگونه کار می‌کند؟

دستگاه اکستروژن چیست؟

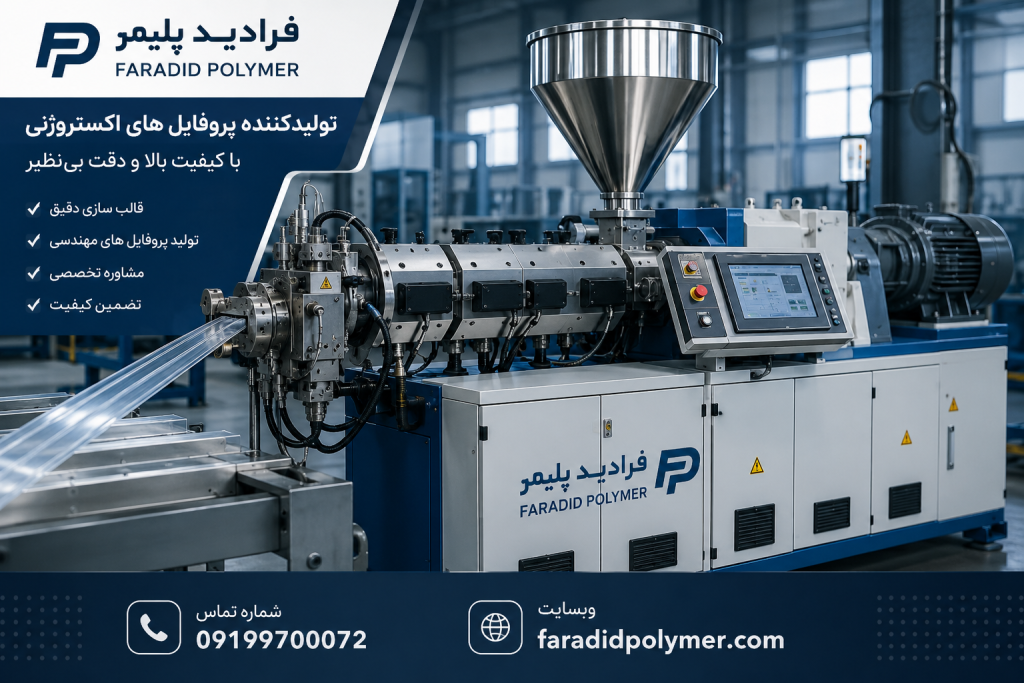

دستگاه اکستروژن (Extrusion Machine) یا اکسترودر (Extruder)، یکی از مهم‌ترین و پرکاربردترین تجهیزات در صنعت فرآوری پلیمرها و تولید محصولات پلاستیکی به شمار می‌رود. این دستگاه با استفاده از ترکیب حرارت، فشار و نیروی مکانیکی، مواد اولیه پلیمری (گرانول یا پودر) را ذوب کرده، همگن می‌سازد و سپس با عبور دادن آنها از یک قالب (Die) با شکل مشخص، محصولاتی با سطح مقطع ثابت و پیوسته تولید می‌کند.

به عبارت ساده‌تر، دستگاه اکستروژن مانند یک چرخ‌گوشت صنعتی عمل می‌کند؛ با این تفاوت که به جای گوشت، گرانول‌های پلیمری را ذوب کرده و از قالبی با شکل دلخواه عبور می‌دهد تا محصول نهایی با سطح مقطع مورد نظر تولید شود. این فرآیند به صورت پیوسته انجام می‌شود و امکان تولید محصولات با طول نامحدود را فراهم می‌کند.

تاریخچه و تکامل دستگاه اکستروژن

تاریخچه اکستروژن به اوایل قرن نوزدهم بازمی‌گردد، زمانی که از این فناوری برای تولید لوله‌های سربی استفاده می‌شد. اولین پتنت اکستروژن در سال ۱۸۲۰ توسط توماس هنکاک در انگلستان برای تولید لوله‌های سربی ثبت شد. در دهه ۱۹۳۰، با توسعه پلیمرهای مصنوعی مانند PVC و پلی‌اتیلن، اکستروژن به سرعت وارد صنعت پلاستیک شد. از دهه ۱۹۵۰ به بعد، با پیشرفت تکنولوژی و طراحی اسکروهای پیشرفته، دستگاه‌های اکستروژن به یکی از مهم‌ترین تجهیزات تولیدی در صنایع مختلف تبدیل شدند.

امروزه دستگاه‌های اکستروژن با کنترل‌های دیجیتال پیشرفته، سیستم‌های اتوماسیون و حسگرهای دقیق، قادر به تولید محصولات با کیفیت بالا، تلرانس‌های دقیق و سرعت تولید بسیار بالا هستند.

اجزای اصلی دستگاه اکستروژن

یک دستگاه اکستروژن استاندارد از چندین بخش اصلی تشکیل شده است که هر کدام نقش حیاتی در فرآیند تولید ایفا می‌کنند:

۱. قیف تغذیه (Hopper)

قیف تغذیه، محلی است که گرانول‌ها یا پودر پلیمری به همراه مستربچ‌ها و افزودنی‌های مورد نیاز وارد دستگاه می‌شوند. این بخش معمولاً به صورت مخروطی طراحی می‌شود تا مواد به راحتی و با نیروی جاذبه به سمت اسکرو هدایت شوند. برخی قیف‌ها مجهز به سیستم‌های خشک‌کن و تغذیه اجباری هستند تا جریان مواد را کنترل کنند.

۲. سیلندر (Barrel)

سیلندر، یک محفظه استوانه‌ای است که اسکرو در داخل آن می‌چرخد. سطح داخلی سیلندر معمولاً صیقلی و سخت‌کاری شده است تا اصطکاک با مواد مذاب را کاهش دهد و از سایش جلوگیری کند. سیلندر شامل المنت‌های حرارتی و سیستم‌های خنک‌کننده است که دمای فرآیند را در محدوده مطلوب کنترل می‌کنند.

۳. مارپیچ یا اسکرو (Screw)

اسکرو، قلب تپنده دستگاه اکستروژن است. این قطعه که به صورت مارپیچ طراحی شده، با چرخش خود، مواد پلیمری را از قیف به سمت قالب هدایت می‌کند. اسکرو به سه بخش اصلی تقسیم می‌شود:

• بخش تغذیه (Feed Zone): مواد جامد را از قیف گرفته و به سمت جلو هدایت می‌کند.

• بخش تراکم (Compression Zone): با کاهش حجم، مواد را فشرده کرده و به ذوب شدن کمک می‌کند.

• بخش اندازه‌گیری (Metering Zone): مواد مذاب را یکنواخت و با فشار ثابت به سمت قالب هدایت می‌کند.

طراحی اسکرو (نسبت طول به قطر، زاویه مارپیچ و عمق شیارها) تأثیر مستقیمی بر کیفیت مذاب، سرعت تولید و مصرف انرژی دارد.

۴. المنت‌های حرارتی و سیستم خنک‌کننده

برای ذوب شدن پلیمر، نیاز به گرما است. المنت‌های حرارتی در اطراف سیلندر نصب می‌شوند و دما را تا ۲۰۰ تا ۳۰۰ درجه سانتی‌گراد (بسته به نوع پلیمر) افزایش می‌دهند. همچنین سیستم‌های خنک‌کننده (با هوا یا آب) از گرم شدن بیش از حد و تخریب پلیمر جلوگیری می‌کنند.

۵. قالب (Die)

قالب، قطعه‌ای مهندسی شده است که شکل نهایی محصول را تعیین می‌کند. مذاب پلیمری با فشار از قالب عبور کرده و سطح مقطع مورد نظر را به خود می‌گیرد. طراحی قالب یکی از حساس‌ترین و تخصصی‌ترین مراحل در فرآیند اکستروژن است و تأثیر مستقیمی بر کیفیت، ابعاد و ظاهر محصول نهایی دارد.

۶. سیستم خنک‌کاری (Cooling System)

پس از خروج از قالب، محصول داغ باید خنک شود تا شکل و ابعاد خود را حفظ کند. خنک‌کاری معمولاً با عبور محصول از حوضچه‌های آب یا استفاده از سیستم‌های هوای فشرده انجام می‌شود. کنترل دقیق سرعت و دمای خنک‌کاری، از تغییر شکل و تنش‌های داخلی محصول جلوگیری می‌کند.

۷. واحد کشنده و برش (Haul-off & Cutter)

پس از خنک‌کاری، محصول توسط کشنده (Haul-off) با سرعت کنترل شده حرکت داده می‌شود. این واحد با تنظیم سرعت کشش، ضخامت و ابعاد محصول را کنترل می‌کند. در نهایت، محصول به طول‌های دلخواه برش داده می‌شود و آماده بسته‌بندی می‌گردد.

دستگاه اکستروژن چگونه کار می‌کند؟

فرآیند کار دستگاه اکستروژن شامل مراحل زیر است:

مرحله ۱: تغذیه مواد اولیه

گرانول‌های پلیمری به همراه مستربچ‌های رنگی، پایدارکننده‌های UV، پخش‌کننده‌های نور و سایر افزودنی‌های مورد نیاز، از طریق قیف وارد سیلندر می‌شوند.

مرحله ۲: ذوب و اختلاط

اسکرو با چرخش خود، مواد را به سمت جلو هدایت می‌کند. همزمان، المنت‌های حرارتی دما را افزایش داده و پلیمر را ذوب می‌کنند. طراحی اسکرو باعث مخلوط شدن یکنواخت مواد و افزودنی‌ها می‌شود و یک مذاب همگن و بدون حباب ایجاد می‌کند.

مرحله ۳: عبور از قالب

مذاب پلیمری با فشار بالا (که توسط اسکرو ایجاد می‌شود) از قالب عبور می‌کند و شکل نهایی محصول را به خود می‌گیرد. فشار و دمای دقیق در این مرحله، تأثیر مستقیمی بر کیفیت سطح و ابعاد محصول دارد.

مرحله ۴: خنک‌کاری و تثبیت

محصول داغ از قالب خارج شده و بلافاصله وارد سیستم خنک‌کاری می‌شود. خنک‌کاری سریع و یکنواخت، از تغییر شکل و تنش‌های داخلی جلوگیری می‌کند و محصول را در ابعاد دقیق تثبیت می‌نماید.

مرحله ۵: کشش و برش

پس از خنک‌کاری، محصول توسط کشنده با سرعت کنترل شده حرکت داده می‌شود. سرعت کشش، ضخامت نهایی محصول را تعیین می‌کند. در نهایت، محصول به طول‌های مورد نظر برش داده شده و برای بسته‌بندی آماده می‌شود.

انواع دستگاه‌های اکستروژن

دستگاه‌های اکستروژن بر اساس تعداد اسکرو، نوع کاربرد و مواد اولیه به دسته‌های مختلفی تقسیم می‌شوند:

۱. اکسترودر تک‌اسکرو (Single-Screw Extruder)

• ساختار: دارای یک اسکرو مارپیچ است

• مزایا: طراحی ساده، قیمت مناسب، تعمیر و نگهداری آسان

• کاربرد: تولید پروفیل‌های ساده، لوله‌ها، فیلم‌های نازک، دیفیوزرها

• مناسب برای: پلیمرهای با جریان روان مانند PVC، PE، PP، PS

۲. اکسترودر دواسکرو (Twin-Screw Extruder)

• ساختار: دارای دو اسکرو موازی یا مخروطی

• مزایا: اختلاط و همگن‌سازی بهتر، قابلیت تغذیه مواد پودری و افزودنی‌های بیشتر

• کاربرد: تولید کامپاندها، ترکیب مستربچ‌ها، مواد مهندسی و پلیمرهای حساس

• مناسب برای: فرمولاسیون‌های پیچیده، مواد با ویسکوزیته بالا

۳. اکسترودر چنداسکرو (Multi-Screw Extruder)

• ساختار: دارای سه یا چهار اسکرو

• مزایا: بالاترین کیفیت اختلاط و همگن‌سازی

• کاربرد: کاربردهای بسیار خاص و تخصصی

کاربردهای دستگاه اکستروژن در صنایع مختلف

دستگاه‌های اکستروژن در صنایع گوناگون کاربردهای گسترده‌ای دارند:

مزایای استفاده از دستگاه اکستروژن

فرادید پلیمر؛ تخصص در اکستروژن و فراتر از آن

فرادید پلیمر با تکیه بر سال‌ها تجربه تخصصی بنیان‌گذاران خود در صنعت پلیمر و اکستروژن، یکی از پیشروترین مجموعه‌ها در زمینه طراحی، مهندسی و تولید محصولات پلیمری با استفاده از فناوری اکستروژن به شمار می‌رود. این مجموعه با بهره‌گیری از دستگاه‌های اکستروژن پیشرفته تک‌اسکرو و دواسکرو، تیم مهندسی مجرب و کنترل کیفیت دقیق، محصولاتی با کیفیت بی‌نظیر و دقت ابعادی بالا تولید می‌کند.

توانمندی‌های فرادید پلیمر در زمینه اکستروژن:

چرا فرادید پلیمر را انتخاب کنیم؟

۱. دانش فنی و تجربه صنعتی: سال‌ها تجربه در صنعت پلیمر و اکستروژن
۲. ماشین‌آلات پیشرفته: استفاده از اکسترودرهای مدرن با کنترل دیجیتال
۳. کنترل کیفیت دقیق: نظارت در تمامی مراحل از مواد اولیه تا محصول نهایی
۴. مواد اولیه درجه یک: استفاده از مرغوب‌ترین گریدهای پلیمری اروپایی و آسیایی
۵. قابلیت تولید سفارشی: تولید محصولات بر اساس نیاز دقیق مشتری
۶. گارانتی کیفیت: اطمینان از دوام و عملکرد محصولات

جمع‌بندی نهایی

دستگاه اکستروژن، قلب تپنده صنعت پلیمر و یکی از مهم‌ترین فناوری‌های تولید در جهان امروز است. این دستگاه با فرآیندی پیوسته، دقیق و کارآمد، امکان تولید طیف گسترده‌ای از محصولات پلیمری را از دیفیوزرهای روشنایی و پروفیل‌های ساختمانی گرفته تا یراق‌آلات خودرو و شلف لیبل‌های فروشگاهی فراهم می‌کند.

فرادید پلیمر با تکیه بر دانش مهندسی، تجربه صنعتی و تعهد به کیفیت، یکی از معتبرترین تولیدکنندگان محصولات اکسترودی در ایران است. اگر به دنبال یک شریک حرفه‌ای و قابل اعتماد در زمینه طراحی، تولید و تأمین محصولات پلیمری هستید، تیم فرادید پلیمر آماده است تا در تمامی مراحل از مشاوره فنی و طراحی قالب گرفته تا تولید و تحویل، همراه شما باشد و بهترین راهکارها را متناسب با نیاز پروژه‌تان ارائه دهد.
